Perimetro Forte è l’innovativo sistema di cerchiatura perimetrale con funzione antisismica composto da Connettore Perimetrale e Ancorante Chimico in abbinamento alla gamma di Connettori CentroStorico, ai Calcestruzzi e Massetti leggeri Leca.
Il sistema di consolidamento antisismico si realizza con Perimetro Forte grazie l’efficace collegamento solaio-pareti, attraverso la formazione della cerchiatura perimetrale indispensabile per far conseguire all’edificio il “comportamento scatolare“.
Si riduce così la vulnerabilità dell’edificio con interventi finalizzati ad assicurare la stabilità delle pareti.
Incremento della sicurezza antisismica dell’edificio
“Connettore Perimetrale” è il primo sistema brevettato, industrializzato e certificato che consente il miglioramento della classe di rischio sismico dell’edificio (Sisma Bonus).
Comportamento scatolare dell’edificio
La soluzione riduce la vulnerabilità dell’edificio con interventi finalizzati ad assicurare la stabilità delle pareti, grazie al vincolo di piano realizzato con il solaio.
Sistema industrializzato, brevettato e certificato
Grazie al sistema composto dal prisma di base e dal tirante-spinotto, si assicura l’efficace connessione tra la soletta in calcestruzzo strutturale e le pareti sismo-resistenti.
Prove sperimentali condotte su campioni in scala reale nei laboratori dell’Università di Bergamo.
Miglioramento della capacità portante del solaio
Connettore Perimetrale, in abbinamento a Connettore Legno/Acciaio/Calcestruzzo, contribuisce al miglioramento statico del solaio riducendone la freccia a tutto vantaggio di maggiori carichi di esercizio.
Cerchiatura perimetrale in ridotto spessore
La speciale geometria del Connettore consente il posizionamento delle barre di rinforzo longitudinali, necessarie per creare la cerchiatura perimetrale antisismica, e la posa della rete elettrosaldata. Il Prisma di base diventa parte integrante del getto di calcestruzzo strutturale Leca che realizza la nuova soletta collaborante nello spessore di soli 6 cm.
Facile da posare, sicuro nelle prestazioni
La posa non richiede manodopera specializzata né attrezzature speciali; il fissaggio meccanico permette il preliminare controllo in cantiere della correttezza di posa e dell’efficacia del collegamento solaio-pareti.
- Adeguamento e miglioramento del comportamento antisismico degli immobili, in particolare degli edifici esistenti in muratura.
- Interventi di cerchiatura perimetrale antisismica, finalizzata a ridistribuire le forze sismiche dal solaio alle pareti riducendo i rischi di collassi locali causati dallo sfilamento dei solai e dal ribaltamento dei muri fuori dal loro piano.
- Interventi finalizzati all’ottenimento del “comportamento scatolare” del fabbricato esistente.
- Interventi di efficace collegamento solaio-pareti, tali da assicurare la continuità strutturale degli elementi portanti dell’edificio.
-
-
Consolidamento antisismico con cerchiatura perimetrale (Perimetro Forte)
-
-
Collegamento solaio-pareti
La cerchiatura perimetrale “Perimetro Forte” si realizza con la posa di Connettore Perimetrale e delle barre di armatura all’interno delle apposite sedi, per il successivo getto della soletta armata in Calcestruzzo Leca-CentroStorico nello spessore minimo di 6 cm e dell’eventuale massetto leggero per la posa del pavimento.
La nuova soletta collaborante leggera, collegata al solaio esistente e alla muratura grazie al contributo dei Connettori CentroStorico e Perimetrale, incrementa la sicurezza antisismica dell’edificio.
Applicazione
Posizionare il Prisma di base lungo l’intero perimetro del solaio (adeguatamente pulito e regolarizzato) secondo lo schema di posa previsto dal Progetto. Eseguire il foro a 45° nella muratura utilizzando la dima presente nel Connettore Perimetrale servendosi di un trapano tassellatore (punta f 16 mm) per una lunghezza pari a circa 300 mm.
Pulire il foro (con pistola ad aria compressa, scovolino metallico, aspirazione) e riempirlo con Ancorante Chimico sino a circa i 3/5 della profondità, posizionando la cartuccia dentro la “pistola” applicatrice (tipo silicone).
Inserire immediatamente il Tirante-Spinotto (completo del relativo Prisma) all’interno del foro resinato applicando un leggero movimento di rotazione.
Attendere l’indurimento di Ancorante Chimico (in funzione della temperatura da 5h, +5°C, a 45 min, +30°C) e procedere al serraggio del Tirante-Spinotto al Prisma di base a mezzo avvitatore con bussola da 19 mm.
Soluzione Perimetro forte
Posare le barre d’armatura longitudinali (si consiglia f 12 o 14 o 16 mm) all’interno delle sedi previste nel Prisma di base così da realizzare la cerchiatura antisismica perimetrale (si suggerisce, negli angoli, di impiegare barre già piegate a misura).
Completare il sistema con la posa di Connettore CentroStorico Legno/Acciaio/Calcestruzzo/Chimico, la rete elettrosaldata (legata al Connettore sfruttando le apposite sedi previste nel Prisma) e il getto di Calcestruzzo Leca per la formazione della soletta collaborante oltre all’eventuale strato di finitura in Massetto leggero Leca.
Soluzione collegamento solaio-pareti
Completare il sistema con la posa di Connettore CentroStorico Legno/Acciaio/Calcestruzzo/Chimico, la rete elettrosaldata (legata al Connettore sfruttando le apposite sedi previste nel Prisma) e il getto di Calcestruzzo Leca per la formazione della soletta collaborante oltre all’eventuale strato di finitura in Massetto leggero Leca.

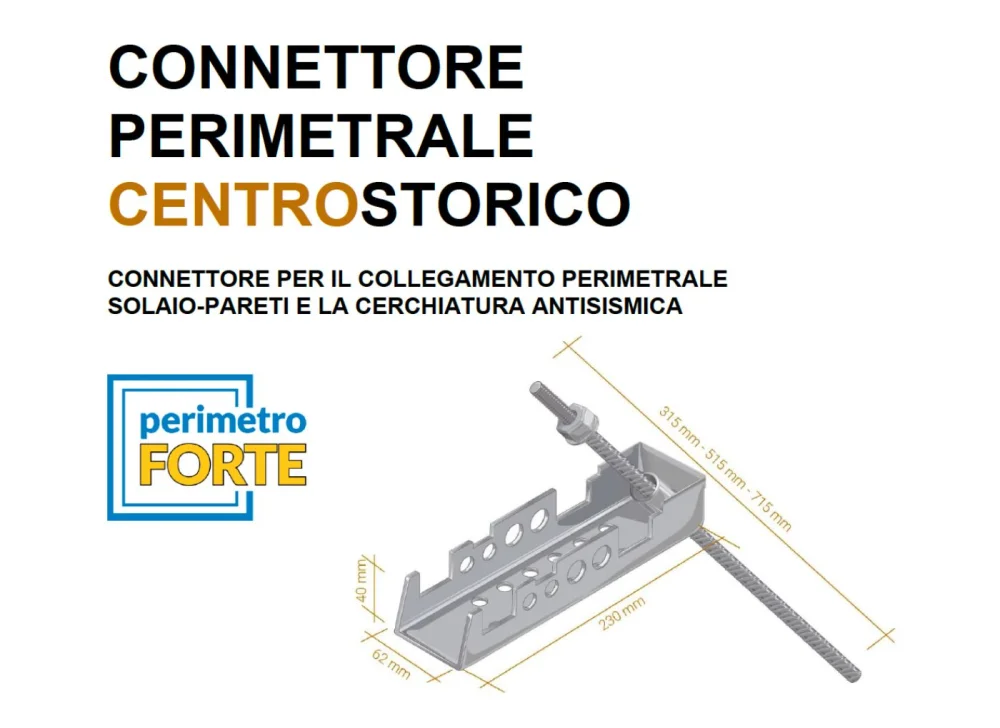

Sistema di rinforzo per il collegamento solaio-parete, composto da un elemento prismatico in acciaio zincato avente spessore 2.5 mm, di dimensioni 230 x 62 x 40 mm, nervato sulle pareti laterali per ospitare le armature longitudinali, atte a formare la cerchiatura perimetrale, e dotato di una dima integrata inclinata a 45° per l’installazione del tirante-spinotto di diametro 12 mm e lunghezza 315-515-715 mm.

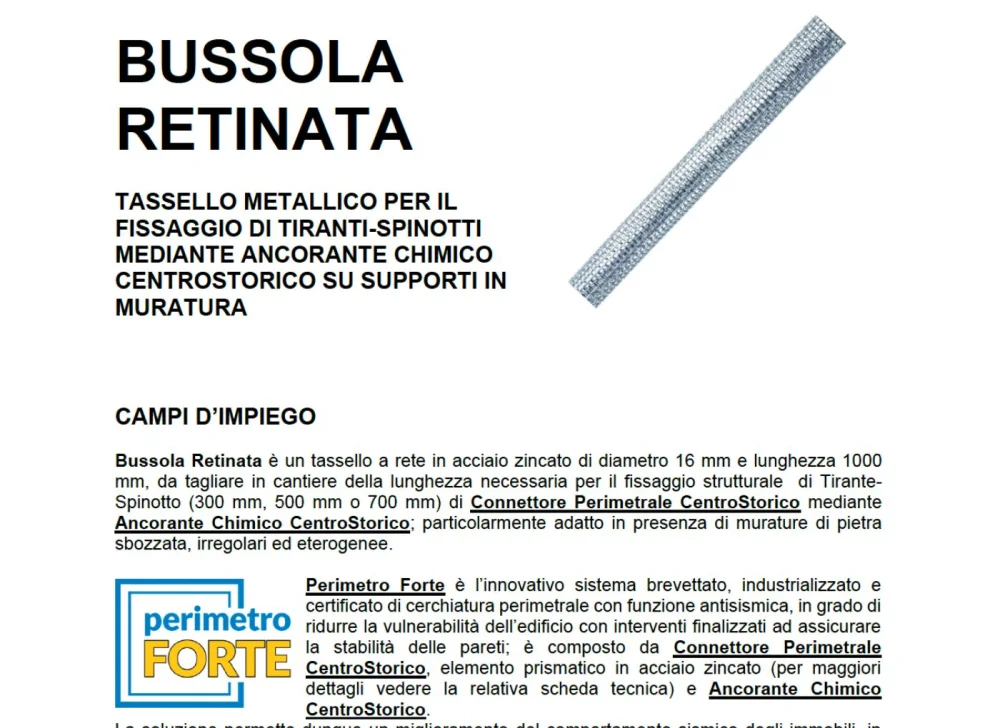

Tassello a rete in acciaio zincato di diametro 16 mm, costituita da “Bussola Retinata”, idonea per il fissaggio strutturale di Tirante-Spinotto di Connettore Perimetrale CentroStorico mediante Ancorante Chimico CentroStorico; adatto in presenza di murature di pietra sbozzata, irregolari ed eterogenee. Confezionamento e posa in opera secondo le indicazioni del produttore.
